Ich möchte Messdaten mit der zugehörigen Fitting-Funktion überlagern, beides liegt als csv vor, ich nutze datatool.

Die Messdaten sollen nur als Datenpunkte gezeichnet werden (Option only marks, klappt), die Fitting-Daten nur als Verbindungslinie (Option no marks, klappt auch).

Das Problem: Die Fitting-Linie liegt immer unter den Punkten, egal wie ich es anstelle. Sie soll aber über den Punkten liegen.

Keine Lösung: Benutzung von \pgfplotsset{set layers}. Ich bekomme damit die Fitting-Funktion zwar über die Punkte, kann sie aber im KS anschließend nicht mehr clippen, was aber notwendig ist.

Kleines Mini-Beispiel, was das Problem deutlicher macht:

\begin{document} \begin{tikzpicture} \begin{axis} \addplot coordinates {(0,0) (0.5,1) (2,4) (3,6)}; \addplot [no marks, red, very thick, domain = 0:1.5] {2*x}; \end{axis} \end{tikzpicture} \end{document}

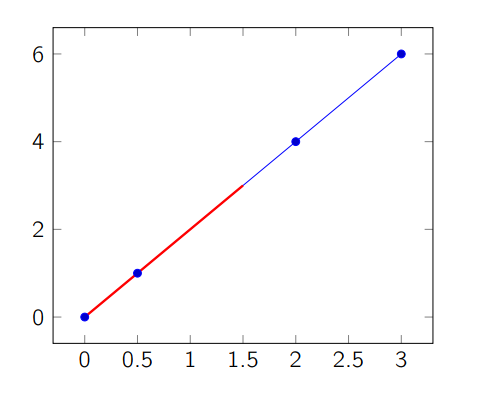

Erzeugt wird damit bei mir das Bild unten. Ich bekomme die rote Funktion über die blaue Verbindungsgerade, aber nicht über deren blaue Datenpunkte.

alt text

gefragt 23 Stunden her

migo2000's gravatar image

migo2000
11
Akzeptiert-Rate: 0%

bearbeitet 22 Stunden her
